# Hairpin NAT

![Настройка NAT: Hairpin](https://content.gitbook.com/content/wMVEZPJ5d41hvQaO13ts/blobs/Qh62Xr4xzpOh5AqGBsBT/1000618752_2_644x461_mikrotik%20rb951u%202hnd%205%20port%20gigabit%20wireless%20ap%201000mw%20add%20some%20photos1_600_266_jpg_5_80.jpg)

Hairpin NAT — примерно 10% запросов в нашу техподдержку так или иначе связаны с темой этой статьи.

20 августа 2015

***

Hairpin

Примерно 10% запросов в нашу техподдержку таки или иначе связаны с темой этой статьи.

Итак, что такое Hairpin NAT и зачем он нужен.

Данная конфигурация обычно требуется, если Вы опубликовали на внешнем адресе (dst-nat) сервер, и Вам необходимо чтобы он был доступен по внешнему адресу изнутри сети.

Начнем с базовой конфигурации сети.

* Вы имеете IP адрес 1.1.1.1/24 на интерфейсе WAN вашего маршрутизатора.
* Вы имеете IP адрес 192.168.0.1/24 на интерфейсе LAN вашего маршрутизатора.
* Вы имеете www‑сервер с адресом 192.168.0.10 в LAN сегменте.
* Адрес вашего компьютера находится в диапазоне адресов LAN. Для примера пусть это будет 192.168.0.5

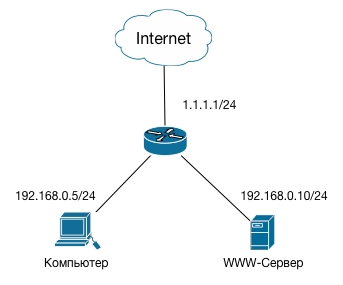

![схема базовой конфигурации сети](https://content.gitbook.com/content/wMVEZPJ5d41hvQaO13ts/blobs/7UnPgtHehrLrW3gG6i4j/nat5%201.png)

Вполне логично, что для того, чтобы опубликовать web‑сервер на внешнем интерфейсе, вы создаёте правило dst‑nat следующего вида:

{% code title="/ip firewall nat — правило dst-nat" %}

```
/ip firewall nat add action=dst-nat chain=dstnat dst-address=1.1.1.1 dst-port=80 protocol=tcp \
    to-addresses=192.168.0.10
```

{% endcode %}

Обратите внимание, что в правиле не указан in-interface, так как правило должно срабатывать при обращении на 80 порт адреса 1.1.1.1 с любого интерфейса.

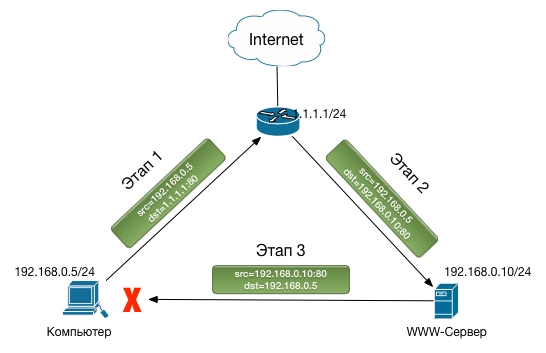

Вы это делаете и у вас все замечательно работает снаружи сети (при обращении из Интернет), но обращение с вашего компьютера по адресу <http://1.1.1.1> говорит «Нет ответа от сервера». Для того, чтобы понять, что же происходит, рисуем схему прохождения и преобразования пакета:

![схема прохождения и преобразования пакета](https://content.gitbook.com/content/wMVEZPJ5d41hvQaO13ts/blobs/5OguMGVORYvmjXV4VHl3/nat5%202.png)

Теперь распишем что происходит на каждом этапе.

{% stepper %}
{% step %}

### Исходная попытка (без Hairpin)

**Этап 1**

Компьютер с адреса 192.168.0.5 пытается установить соединение с адресом 1.1.1.1 по 80 порту и отправляет пакет на маршрутизатор.

**Этап 2**

На маршрутизаторе срабатывает правило dst-nat, в результате чего адрес назначения пакета меняется на 192.168.0.10, и пакет отправляется на www‑сервер 192.168.0.10.

**Этап 3**

Узел 192.168.0.10, получив пакет с адресом источника 192.168.0.5, определяет, что они оба находятся в одной локальной сети и отвечает ему напрямую, минуя маршрутизатор.

**Проблема**

Компьютер, отправив пакет на адрес 1.1.1.1, вдруг получает ответ с адреса 192.168.0.10. Этот пакет он игнорирует и соединение не устанавливается.
{% endstep %}

{% step %}

### Решение: добавить src‑nat (маскарадинг)

Необходимо, чтобы www‑сервер получил пакет, у которого адрес источника будет равен адресу маршрутизатора. Добавляем правило, которое заменит адрес отправителя адресом интерфейса маршрутизатора:

{% code title="/ip firewall nat — dst-nat + src-nat (masquerade)" %}

```
/ip firewall nat

add action=dst-nat chain=dstnat dst-address=1.1.1.1 dst-port=80 protocol=tcp to-addresses=192.168.0.10

add action=masquerade chain=srcnat dst-address=192.168.0.10 dst-port=80 protocol=tcp src-address=192.168.0.0/24
```

{% endcode %}

После этого схема работает правильно:
{% endstep %}
{% endstepper %}

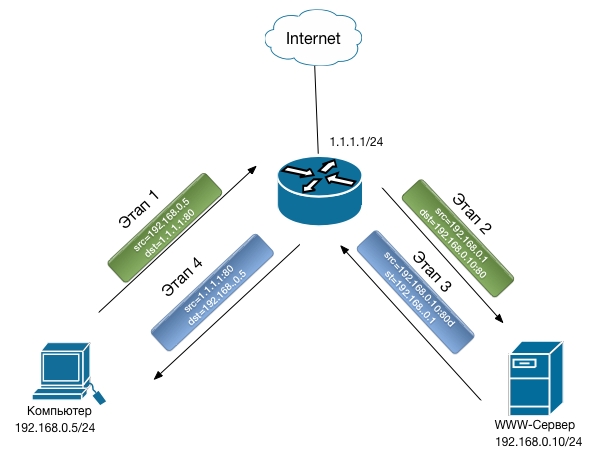

![схема](https://content.gitbook.com/content/wMVEZPJ5d41hvQaO13ts/blobs/LWVMAyej2UdZI1b414Dx/nat5%203.png)

Работа схемы (после добавления masquerade):

{% stepper %}
{% step %}
**Этап 1**

Компьютер с адреса 192.168.0.5 пытается установить соединение с адресом 1.1.1.1 по 80 порту и отправляет пакет на маршрутизатор.
{% endstep %}

{% step %}
**Этап 2**

На маршрутизаторе срабатывает правило dst-nat, в результате чего адрес назначения пакета меняется на 192.168.0.10 и правило src-nat, где адрес источника пакета меняется на адрес интерфейса маршрутизатора (192.168.0.1). После чего пакет отправляется на www‑сервер 192.168.0.10.
{% endstep %}

{% step %}
**Этап 3**

Узел 192.168.0.10, получив пакет с адресом источника 192.168.0.1 (адрес маршрутизатора), определяет, что они находятся в одной локальной сети и отвечает маршрутизатору.
{% endstep %}

{% step %}
**Этап 4**

Connection tracker маршрутизатора, получив ответный пакет, выполняет обратное преобразование адресов. Компьютер получает ожидаемый ответ с адреса 1.1.1.1.
{% endstep %}
{% endstepper %}

Вот такая схема трансляции адресов и является Hairpin NAT.

{% hint style="warning" %}
Недостаток схемы: публикуемый сервер будет получать запросы от хостов локальной сети с адреса маршрутизатора. Это не всегда хорошо — например, при публикации прозрачного proxy‑сервера вы не сможете собрать нормальную статистику по реальным клиентским IP.
{% endhint %}

Альтернативы этой схеме:

* Вынос публикуемых или вообще всех серверов в отдельную подсеть.
* Использование split‑DNS: при обращении извне на [www.mydomain.com](http://www.mydomain.com) возвращается 1.1.1.1, а внутри сети на тот же домен — 192.168.0.10.
